Hiện tượng quần áo bị co rút (dimensional instability / fabric shrinkage) xảy ra khi cấu trúc sợi, sợi dệt hoặc kiểu dệt bị biến dạng do tác động cơ, nhiệt và ẩm.
👉 Phân loại & Nguyên nhân cơ bản
• Co rút cơ học (Relaxation Shrinkage): Trong quá trình dệt và hoàn tất, xơ và sợi chịu tác động kéo căng rất lớn. Khi gặp nước, độ căng cơ học tích tụ trong cấu trúc vải được giải phóng, khiến các vòng dệt hoặc sợi dệt co trở lại trạng thái tự nhiên ban đầu.
• Co rút do xơ sợi trương nở (Swelling Shrinkage): Các loại xơ tự nhiên (cotton, linen, wool, viscose/rayon) có tính hút ẩm cao. Khi thấm nước, đường kính xơ tăng lên (trương nở), làm chiều dài sợi bị ngắn lại cơ học.
• Co rút do nhiệt (Thermal Shrinkage): Xảy ra chủ yếu trên sợi tổng hợp (polyester, nylon, acrylic). Khi gặp nhiệt độ cao vượt ngưỡng nhiệt độ thủy tinh hóa (Tg), các chuỗi polymer đàn hồi bị biến dạng và co rút lại.
• Co rút do dạ hóa (Felting Shrinkage): Đặc trưng riêng của xơ len (wool). Bề mặt xơ len có cấu trúc vảy; dưới tác động của nhiệt, nước và ma sát xát cơ học, các vảy len khóa chặt vào nhau không thể khôi phục.
👉Các yếu tố cộng hưởng làm tăng độ co rút
Bản chất bản xơ (Fiber Type): Xơ hydrophilic (ưa nước) co rút nhiều hơn xơ hydrophobic (kháng nước).
• Cấu trúc dệt (Fabric Construction): Vải dệt kim (knit) có độ co rút lớn hơn vải dệt thoi (woven) do cấu trúc vòng dệt dễ bị biến dạng.
• Tác động cơ học khi giặt: Lực vắt mạnh, tốc độ quay cao làm tăng độ giải phóng ứng suất co cơ học.
• Nhiệt độ sấy/ủi cao: Sấy bằng máy sấy nhiệt nóng (tumble dryer) hoặc ủi ở nhiệt độ vượt quá giới hạn của chất liệu.
• Xử lý chống co (Sanforizing/Compacting) chưa đủ: Sản phẩm kém chất lượng do không được định hình nhiệt hoặc xử lý chống co đầy đủ ở công đoạn hoàn tất dệt nhuộm.
👉 Hậu quả của độ co rút cao đối với áo quần và vật liệu dệt nói chung:
Độ co rút cao (Fabric Shrinkage) không chỉ làm thay đổi kích thước ban đầu mà còn tác động trực tiếp đến tính thẩm mỹ, chức năng sử dụng và tuổi thọ của sản phẩm dệt may.
Đối với may mặc & thời trang (Apparel)
• Bóp méo phom dáng và thông số kỹ thuật: Sản phẩm không còn đúng bảng kích thước (size chart). Áo quần bị ngắn chiều dài, hẹp chiều rộng, gây chật chội, mất thoải mái cho người mặc.
• Biến dạng đường may (Seam Pucker): Tốc độ co rút giữa chỉ may và vải không đồng đều dẫn đến hiện tượng nhăn nhúm dọc theo các đường may, đường diễu hoặc nẹp áo.
• Lệch cấu trúc và vặn sườn (Torque / Spirality): Đặc biệt ở vải dệt kim (như áo T-shirt), độ co rút không đều khiến các vòng dệt bị xoắn, dẫn đến đường may hai bên sườn bị vặn ra phía trước hoặc phía sau sau khi giặt.
• Mất cân đối chi tiết phụ (Trimmings mismatch): Các phần cấu trúc phụ như dựng/dựng keo (interlining), khóa kéo (zipper), hay băng nhám xé (velcro) không co rút đồng bộ với vải chính, làm vênh cổ áo, méo măng-séc (cặp tay) hoặc cong đường kéo khóa.
Đối với vật liệu dệt & sản xuất công nghiệp:
| Tiêu chí | Hậu quả của độ co rút cao |
| Bề mặt & Cảm quan | Thay đổi mật độ dệt (EPI/PPI), làm vải bị dày lên bất thường, trở nên cứng ráp (harsh hand-feel) và giảm độ rủ tự nhiên. |
| Độ bền cơ lý | Làm giảm biến dạng đàn hồi cục bộ; tại các khu vực đường may chịu lực, hiện tượng dãn đứt hoặc tụt mũi may xảy ra dễ dàng hơn. |
| Sản xuất & Thi công | Gây hao hụt định mức nguyên vật liệu (consumption yield), rủi ro sai lệch thông số sau khi giặt mẫu (garment wash) làm tăng tỷ lệ hàng phế phẩm (RFT – Right First Time giảm). |
| Sản phẩm dệt gia dụng | Rèm cửa bị xếch đáy, ga giường không vừa nệm, bọc sofa bị nhăn nhúm mất tính thẩm mỹ và công năng. |
👉Công nghệ xử lý chống co rút vải trong công đoạn hoàn tất dệt nhuộm:
Trong công đoạn hoàn tất dệt nhuộm (Textile Finishing), các công nghệ xử lý chống co rút đóng vai trò ép cưỡng bức các xơ, sợi và vòng dệt co về trạng thái cân bằng bền vững trước khi may, giúp giảm thiểu độ co rút thặng dư (residual shrinkage) xuống mức tối đa (thường < 1 – 2%).
Tùy thuộc vào cấu trúc vải là dệt thoi (Woven) hay dệt kim (Knit), ngành dệt ứng dụng hai công nghệ cơ học chủ lực là Sanforizing và Compacting.
1. Công nghệ Sanforizing (Dành cho vải dệt thoi & Denim)
Sanforizing là công nghệ co cơ học (mechanical preshrinking) dựa trên nguyên lý biến dạng đàn hồi của tấm cao su chịu nhiệt (rubber blanket). Công nghệ này áp dụng chủ yếu cho vải dệt thoi (như cotton, linen, khaki, denim).
Nguyên lý hoạt động:
1. Phun ẩm & Gia nhiệt (Conditioning): Vải được phun hơi nước (steam) hoặc hơi ẩm để làm mềm các xơ sợi tự nhiên, giúp chúng trở nên dẻo và dễ biến dạng hơn.
2. Uốn cong băng cao su: Tấm cao su dày chạy qua một lô uốn cong (Roller). Khi bề mặt ngoài của tấm cao su bị uốn cong, nó bị giãn ra.
3. Ép cưỡng bức (Compression): Vải được ép chặt vào bề mặt tấm cao su đang bị giãn. Ngay sau đó, tấm cao su đi qua trục gia nhiệt phẳng (Trống Sanfor/Plainer Cylinder) và trở lại trạng thái thẳng. Bề mặt cao su co lại kéo theo các sợi dọc (warp yarns) của vải co sát lại với nhau, làm tăng mật độ sợi ngang (weft density).
4. Sấy định hình (Drying): Vải được sấy khô ngay trên trống nhiệt ở trạng thái đã co nén, giúp cố định cấu trúc dệt mới.

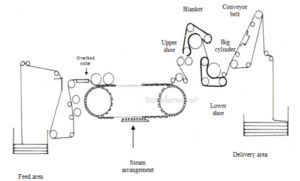

2. Công nghệ Compacting (Dành cho vải dệt kim)
Vải dệt kim có cấu trúc dạng vòng móc (loops), rất dễ biến dạng và co rút theo cả chiều dọc lẫn chiều ngang. Máy Compacting được thiết kế riêng để xử lý độ co cơ học cho vải dệt kim (như Single Jersey, Interlock, Rib, Pique).
Nguyên lý hoạt động:
o Nén cơ học (Mechanical Compacting): Khác với Sanforizing dùng tấm cao su dày, máy Compacting thường sử dụng hệ thống băng tải Felt (dạ chịu nhiệt) kết hợp với các thanh chặn cản cơ học (compacting shoes/blades) và trống nhiệt.
o Nguyên lý nén: Vải dệt kim sau khi phun ẩm hơi nước được đưa vào giữa băng tải dạ và trống nhiệt. Thanh chặn sẽ hãm tốc độ dịch chuyển của vải, ép các vòng dệt (knit loops) đang bị kéo giãn theo chiều dọc co cụm và tròn lại.
o Định hình dạng ống hoặc khổ mở: Máy Compacting có hai dòng chính: Tubular Compactor (xử lý vải dệt kim dạng ống) và Open-width Compactor (xử lý vải dệt kim khổ mở, có hệ thống văng định hình stenter đi kèm).
So sánh kỹ thuật: Sanforizing vs. Compacting
| Tiêu chí | Sanforizing | Compacting |
| Dòng vải áp dụng | Vải dệt thoi (Woven), Denim, Khaki, Poplin. | Vải dệt kim (Knit): Jersey, Pique, Interlock, Fleece. |
| Cơ chế nén | Ép cơ học bằng tấm cao su đàn hồi (Rubber Blanket). | Ép cơ học bằng băng tải Felt + Thanh cản (Compacting shoes). |
| Trục lực tác động | Tập trung dồn nén sợi dọc (Warp\ Direction). | Ép các vòng dệt (knit loops) đang bị kéo giãn theo chiều dọc co lại.
(Course\ Direction). |
| Độ co thặng dư sau xử lý | Đạt < 1% (Tiêu chuẩn khắt khe cho quần Jeans/Khaki). | Thường đạt 1% – 3% (Đảm bảo phom áo T-shirt, Polo). |
| Ảnh hưởng bề mặt vải | Vải đặn hơn, tăng độ mịn phẳng, ít ảnh hưởng độ rủ. | Tăng định lượng (GSM), vải mềm xốp, đàn hồi tốt hơn. |
👉3. Các giải pháp bổ trợ hóa lý (Chemical / Heat setting)
Bên cạnh tác động cơ học, hoàn tất dệt nhuộm còn kết hợp các phương pháp sau để tối ưu hóa tính năng chống co:
* Định hình nhiệt (Heat Setting): Áp dụng cho vải chứa xơ tổng hợp (Polyester, Nylon, Spandex). Vải được kéo căng trên máy Stenter ở nhiệt độ cao hơn nhiệt độ thủy tinh hóa (Tg) của xơ (thường 180 độ C – 210 độ C). Chuỗi polymer tái lập liên kết ở trạng thái kích thước mới, được làm lạnh nhanh sau gia nhiệt , triệt tiêu hoàn toàn độ co về sau.
* Xử lý nhựa chống nhăn/chống co (Resin Finish / Cross-linking): Áp dụng cho vải chứa xơ Cellulose . Nhựa DMDHEU hoặc chất liên kết ngang được gắn vào chuỗi cellulose của xơ Cotton. Các liên kết hóa học này giúp giữ cố định kích thước vải .
👉Quy trình kiểm tra độ co rút vải trong phòng lab theo tiêu chuẩn AATCC 135:
Tiêu chuẩn AATCC 135 (Dimensional Changes of Fabrics after Home Laundering) là quy trình phòng lab chuẩn hóa nhằm đánh giá sự thay đổi kích thước (co rút hoặc giãn) của sản phẩm dệt thoi và dệt kim sau các chu kỳ giặt sấy gia đình trong quá trình sử dụng.
a/ Chuẩn bị mẫu & Môi trường:
• Môi trường điều hòa: Mẫu vải và mẫu đối chứng phải được điều hòa trong phòng lab tiêu chuẩn (nhiệt độ 210C, độ ẩm 65 ± 2%) tối thiểu 4 giờ trước khi đo/đánh dấu.
• Kích thước mẫu: Cắt tối thiểu 3 mẫu thử hình vuông kích thước 50 X 50 cm (tránh cắt sát biên vải tối thiểu 10% chiều rộng khổ vải).
• Đánh dấu (Benchmarking):
o Đánh dấu 3 cặp điểm theo chiều dọc (Warp/Wales) và 3 cặp điểm theo chiều ngang (Weft/Courses).
o Khoảng cách chuẩn giữa các cặp điểm (L0) thường là 38.1cm (15inches) hoặc 25.4 cm (10inches).
o Dùng bút mực không phai chuyên dụng để đánh dấu.
b/ Các bước tiến hành kiểm tra
Chuẩn bị phụ tải (Ballast Load):
Chuẩn bị tải trọng giặt tổng cộng 1.8kg ± 0.1 kgs hay 4.0 ± 0.2 lbs bao gồm các mẫu thử và vải phụ tải (100% Cotton hoặc 50/50 Poly-Cotton ballast fabrics).
1. Cài đặt chế độ giặt (Washing Procedure):
Sử dụng máy giặt chuẩn AATCC (Top-loader loại cửa trên có trục đứng).
o Chế độ giặt (Cycle): Chọn Normal/Cotton Heavy, Delicate, hoặc Permanent Press tùy theo thỏa thuận/yêu cầu sản phẩm.
o Nhiệt độ nước: Chọn mức nhiệt độ theo tiêu chuẩn (Nhóm I: 41± 3 độ C, Nhóm II: 49 ±3 độ C , Nhóm III: 60 độ C± 3 , v.v.).
o Xà phòng giặt: Dùng 66g chất tẩy chuẩn AATCC Standard Reference Detergent (không chứa chất tẩy trắng quang học).
2. Cài đặt chế độ sấy (Drying Procedure):
o Sấy quay (Tumble Dry): Sấy trong máy sấy nhiệt tiêu chuẩn ở chế độ Cotton/High hoặc Delicate cho đến khi mẫu khô hoàn toàn.
o Các phương pháp khác (nếu yêu cầu): Phơi dây (Line Dry), phơi phẳng (Drip/Flat Dry).
3. Điều hòa lại & Đo đạc:
Sau khi giặt sấy đủ số chu kỳ quy định (thường là 1, 3 hoặc 5 chu kỳ), đưa mẫu quay lại phòng lab điều hòa ít nhất 4 giờ.
o Đặt mẫu lên bề mặt phẳng mịn, vuốt nhẹ cho phẳng (không kéo dãn). Đo lại khoảng cách giữa các cặp điểm (L0, L1).
Công thức tính toán độ co rút (%)
Trong đó:
L0: Khoảng cách ban đầu giữa các điểm đánh dấu (cm hoặc inch).
L1: Khoảng cách đo được sau khi giặt sấy (cm hoặc inch).
Lưu ý kết quả:
• Giá trị dương (+): Vải bị co lại (Shrinkage).
• Giá trị âm (-): Vải bị giãn ra (Growth/Elongation).
• Tính giá trị trung bình cộng của 3 mẫu thử độc lập cho cả chiều dọc và chiều ngang.
• Báo cáo độ co cho lô vải.
⚠️ Lưu ý đối với tất cả các đơn hàng thành phẩm phải qua wash, phải đảm bảo vải đã được xử lý theo tiêu chuẩn wash thành phẩm trước khi gửi đi kiểm nghiệm đọ co cho lô hàng sản xuất đại trà.
👉Hướng dẫn công thức và cách tính bù phần trăm co rút vải vào rập thiết kế (pattern making).
Trong kỹ thuật dựng rập (Pattern Making), khi vải có độ co rút (Shrinkage), người thợ rập phải nhân nhảy thông số rập gốc để sau khi sản phẩm qua giặt sấy (Garment Wash/Laundering), áo quần co lại đúng vừa bằng thông số chuẩn (Spec/Size Chart).
1. Công thức tính bù co rút vào rập trước khi cắt may:
Để sản phẩm sau khi giặt đạt kích thước chuẩn mong muốn (Lchuẩn), kích thước rập cắt (Lrập) được tính theo công thức:
Hoặc dạng nhân hệ số tăng kích thước (Kbù):
Trong đó:
• (Lchuẩn): Thông số thiết kế mong muốn trên thành phẩm (cm hoặc inch).
• (Lrập): Thông số rập cần thiết kế/cắt thực tế (cm hoặc inch).
• S%: Tiêu chuẩn % co rút của vải thu được từ kiểm tra lab (dương nếu co, tính riêng cho chiều dọc Sd% và chiều ngang Sn%).
2. Ví dụ thực tế & Quy trình bù rập
a/ Giả sử thông số thiết kế áo sơ mi Cotton:
* Dài áo thành phẩm (Ldài) = 70cm
*Vòng ngực thành phẩm (Lngực) =100cm
b/ Kết quả test co rút vải (AATCC 135):
• Co rút chiều dọc/sợi dọc (Sdọc) = 5%
• Co rút chiều ngang/sợi ngang (Sngang) = 3%
c/ Tính toán bù rập:
* Tính chiều dài rập mới (bù chiều dọc 5%):
(Nếu cộng xuôi 70 x 1.05 = 73.5cm, khi giặt xong áo chỉ còn 69.82 cm, bị thiếu 0.18 cm.)
*Tính chiều rộng ngực rập mới (bù chiều ngang 3%):
Trong quy trình kiểm tra độ co của vải cho các đơn hàng phải qua wash sau khi may, việc áp dụng bù kích thước do co rút vào rập trước khi cắt là vô cùng quan trọng để có thông số thành phẩm đạt yêu cầu kích thước hay nằm trong phạm vi dung sai người mua cho phép.
💡 Lưu ý quản lý kỹ thuật cho hàng Garment Wash
• Phân lô co rút (Shrinkage Grouping): Vải Garment Wash giữa các cây/lô dệt khác nhau (Dye lots) thường có độ co khác nhau (ví dụ: Cây A co 5%, Cây B co 8%). Cần test độ co theo từng lô vải, sau đó gom nhóm các cây vải có cùng độ co để đi sơ đồ rập tương ứng (Ví dụ: Group 1 bù 5%, Group 2 bù 8%).
• Độ xoắn sườn / vặn ống (Torque / Spirality): Khi đo sau wash, cần kiểm tra luôn độ vặn của canh sợi (đặc biệt là ống quần Jeans hoặc thân áo thun) để xử lý xoay canh sợi trên rập gốc.
✅ Trên đây là một số kiến thức liên quan đến độ co rút của vải , hiểu rõ vấn đề này có thể giúp cho người tiêu dùng cung như người sản xuất có những quyết định đúng đắn hơn khi chọn mua cho mình những bộ trang phục bảo đảm vừa vặn, thoải mái, bền bỉ sử dụng; Người quản lý sản xuất có thêm những kiến thức để triển khai sản xuất và quản lý kỹ thuật an toàn chất lượng và hiệu quả king doanh tốt hơn.
✅ Hãy đọc và khám phá kỹ hơn về chủ đề khác trong những bài viết trên 👉 Kiến thức Dệt May – kienthucdetmay.com và để lại comments cho người khác cùng thảo luận mở rộng vấn đề nha. Hãy bấm like 👍 và follow trang để tham gia thảo luận về những chủ đề khác.
